SDH 2STM1-4E4F光端机是一款紧凑型SDH终端（TM）设备，管理系统使用WINDOWS界面，易于掌握，操作方便。该产品是以FPGA为核心构成的单板式多业务传输设备，用于网络末端，可提供4路E1接口、4路以太接口和1如RS232网管接口。

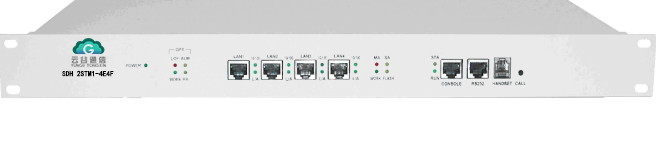

设备外观如图：
产品描述
★机箱结构
19英寸×1U，宽×深×高：483mm×175mm×45mm。
★业务接口
光纤接口：2×STM-1；
单模发送光功率：-5dBm ～ -10dBm
单模接收灵敏度：-33dBm ～ -40dBm ( 误码率≤10-11 )；
光纤接口：SC型/FC型可选
适用光纤：单模。
E1接口：4×E1
标称速率：2048Kbps，容差±50ppm；
接口码型：HDB3；
接口阻抗：75欧姆（不平衡）或120欧姆（平衡）可选；
数字接口电气特性：符合ITU—TG.703建议；
抖动转移特性：符合ITU—TG.823建议；
输入抖动容限：符合ITU—TG.823建议；
输出抖动：符合ITU—TG.823建议；
电平：±2.37V±10%或±3.00V±10%。
★以太网接口：4×FE
接口为：10/100Base-Tx；
接口规程：符合IEEE-802.3/符合IEEE-802.3u标准；
接口速率：10Base-T/100 Base-T自适应,使用标准的RJ45接头。
★网管接口：
连接器类型：RJ45；
接口方式：RS232；
接口速率：57600bit/s。
★供电方式：
直流-48V供电范围：-36V～-72V；
交流220V供电 范围：交流176V～250V；
整机功耗：≤10W。
★环境要求：
工作温度：0℃～50℃；
相对湿度：95%(无凝结)。
产品应用
（一） 点对点组网应用
（二） 链型组网应用
