LPC-E1-1RS232是一款E1到RS232的桌面型协议转换设备，适用于基于传输网的RS232数据透明传输。

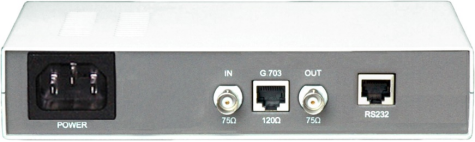

设备外观如图：
产品描述：
★ 采用大规模芯片，电路简单，功耗低，可靠性高；
★ 传输侧提供1路E1配置，E1接口阻抗支持75Ω和120Ω；
★ 提供1路 RS232接口，速率自适应；CONV1024F、KCONV1024F可提供1路N×64K RS232接口（N=1~32）
★ 提供1组控制开关，用于设置和维护测试；
★ 具有完整的告警及状态指示；
★ 适应多种电源环境，+24VDC、-24VDC、±24VDC、-48VDC或220VAC。
技术参数：
★ E1接口电气特性
标称速率：2048Kbps，容差±50ppm；
接口码型：HDB3；
接口阻抗：75欧姆（不平衡）或120欧姆（平衡）可选；
数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板如图8.1所示；
抖动转移特性：符合ITU—TG.823建议；
输入抖动容限：符合ITU—TG.823建议；
输出抖动：符合ITU—TG.823建议；
电平：±2.37V±10%或±3.00V±10%；
接口连接器为：RJ45或BNC同轴。
★ 串口特性
接口方式:RS-232；
接口电平：RS-232电平；
接口连接器：RJ-45；
最大波特率：非成帧E1为460kbit/s；成帧E1为（E1速率/4）kbit/s。
★ 供电条件
直流供电电压：-48VDC，容差范围-36V~-72V，供电电源纹波： ≤240mVp-p；
交流供电电压：220VAC±20%，50HZ；
功耗：≤5W。
★ 工作环境
环境温度：0℃~45℃；
相对湿度：≤90%（35℃时）；
大气压力：86~106Kpa。
★ 外形尺寸
200×145×35 mm。
